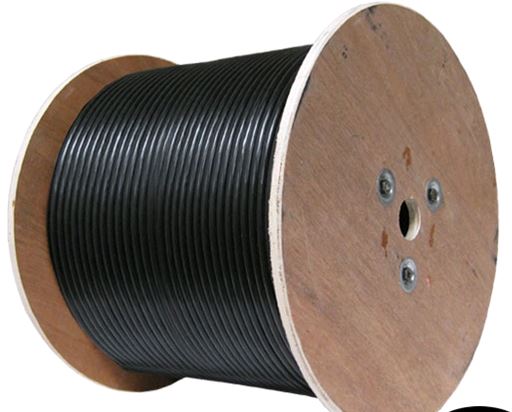

LMR400 Ομοαξονικό Καλώδιο Χαμηλών Απωλειών 50 Ω – έως 6 GHz (Πώληση ανά μέτρο)
Το LMR400 είναι ένα ομοαξονικό καλώδιο χαμηλών απωλειών για χρήση σε υψηλές συχνότητες έως 6 GHz. Είναι ιδανικό για εφαρμογές WLAN 2.4 GHz / 5.0 GHz, GSM, LoRa, 3G, 4G / LTE και 5G.
Η χρήση του καλωδίου σε σύστημα WLAN 2.4 GHz επιτρέπει τη μελλοντική μετάβαση σε 5.0 GHz χωρίς να χρειαστεί αλλαγή καλωδίωσης. Χάρη στη διπλή θωράκιση του, προσφέρει εξαιρετικά χαμηλή εξασθένηση και σταθερό σήμα.
Μπορείτε να χρησιμοποιήσετε τον διαμορφωτή καλωδίου για να παραγγείλετε το καλώδιο σε διαφορετικά μήκη με διαφορετικά βύσματα. Εμείς θα το συναρμολογήσουμε και θα το ελέγξουμε ώστε να διασφαλιστεί η υψηλότερη δυνατή ποιότητα.
Με αυτόν τον τρόπο μπορούμε να ανταποκριθούμε σε μεμονωμένες παραγγελίες και να εγγυηθούμε πάντα επαγγελματική ποιότητα κατασκευής.
- Πρόκειται για προϊόν κατά παραγγελία που κατασκευάζεται σύμφωνα με τις προδιαγραφές σας.
- Το δικαίωμα υπαναχώρησης / ακύρωσης δεν ισχύει για αυτό το προϊόν.
Διαθέσιμα Βύσματα (Connectors)
| N-Male SKU: 11919-29 |
N-Female SKU: 02487 |
TNC-Male SKU: 02484 |
RP TNC-Male SKU: 02488 |
TNC-Female SKU: 02485 |
RP TNC-Female SKU: 02486 |
|---|---|---|---|---|---|
 |
 |
 |
 |
 |
 |
SIVACAVI HF-400 ALL-PE – High Performance Low-Loss 50 Ω Coaxial Cable
HF-400 ALL-PE is a premium, outdoor-rated 50 Ω low-loss coaxial cable. Its skin-foam-skin PE dielectric, adhesive Al/PET/Al foil and copper-tinned braid provide excellent performance from VHF up to 10 GHz. Ideal for WiFi, LoRa, GSM, 3G, 4G/LTE and 5G links, jumpers and feeder runs. :contentReference[oaicite:1]{index=1}
Mechanical Characteristics
| Inner conductor | Copper-clad aluminium (CCA), Ø 2.74 mm |
| Dielectric | Expanded-gas polyethylene (skin-foam-skin), Ø 7.25 ± 0.18 mm |
| Adhesive foil | Al + PET + Al (bonded) |
| Braid | Tinned copper braid, 168 × 0.16 mm |
| Outer jacket | Polyethylene (PE) with carbon black, black (RAL 9004), Ø 10.30 ± 0.18 mm |
| Marking | “## METER ## HF 400 ALL-PE HIGH PERFORMANCE LOW LOSS CABLE 50 OHM – MADE IN ITALY – CPR Fca” |
| Min. bend radius | Single: 5×Ø | Multiple: 10×Ø |
| Operating temperature | -40 °C to +75 °C |
| Approx. cable weight | Aluminium 32.2 kg/km • Plastic 43.7 kg/km • Total 79.2 kg/km |
Source: HF-400 ALL-PE datasheet. :contentReference[oaicite:2]{index=2}
Electrical Characteristics (20 °C)
| Impedance @200 MHz | 50 ± 1.5 Ω |
| Conductor resistance | Inner 4.7 Ω/km • Outer 6.0 Ω/km |
| Capacitance | 80 pF/m |
| Velocity of propagation | 84% |
| Spark test | 8.5 kV |
Source: HF-400 ALL-PE datasheet. :contentReference[oaicite:3]{index=3}
Attenuation & Maximum Power
| Frequency | Attenuation (dB/100 m) | Max. Power (W) |
|---|---|---|
| 5 MHz | 1.0 | 8202 |
| 10 MHz | 1.4 | 5800 |
| 30 MHz | 2.2 | 3349 |
| 50 MHz | 2.9 | 2594 |
| 150 MHz | 4.8 | 1498 |
| 220 MHz | 6.1 | 1237 |
| 450 MHz | 8.9 | 865 |
| 600 MHz | 10.4 | 749 |
| 800 MHz | 12.1 | 648 |
| 900 MHz | 12.9 | 611 |
| 1000 MHz | 13.7 | 580 |
| 1500 MHz | 16.9 | 474 |
| 1800 MHz | 18.8 | 432 |
| 2000 MHz | 19.9 | 410 |
| 2500 MHz | 22.5 | 367 |
| 3000 MHz | 24.8 | 335 |
| 5200 MHz | 34.5 | 254 |
| 5800 MHz | 36.6 | 241 |
| 6000 MHz | 37.3 | 237 |
| 8000 MHz | 44.2 | 205 |
| 10000 MHz | 51.0 | 183 |
Shielding & SRL
Double shielding with bonded foil and dense tinned-copper braid ensures high shielding effectiveness and very good Structural Return Loss (SRL) figures across bands. :contentReference[oaicite:5]{index=5}
