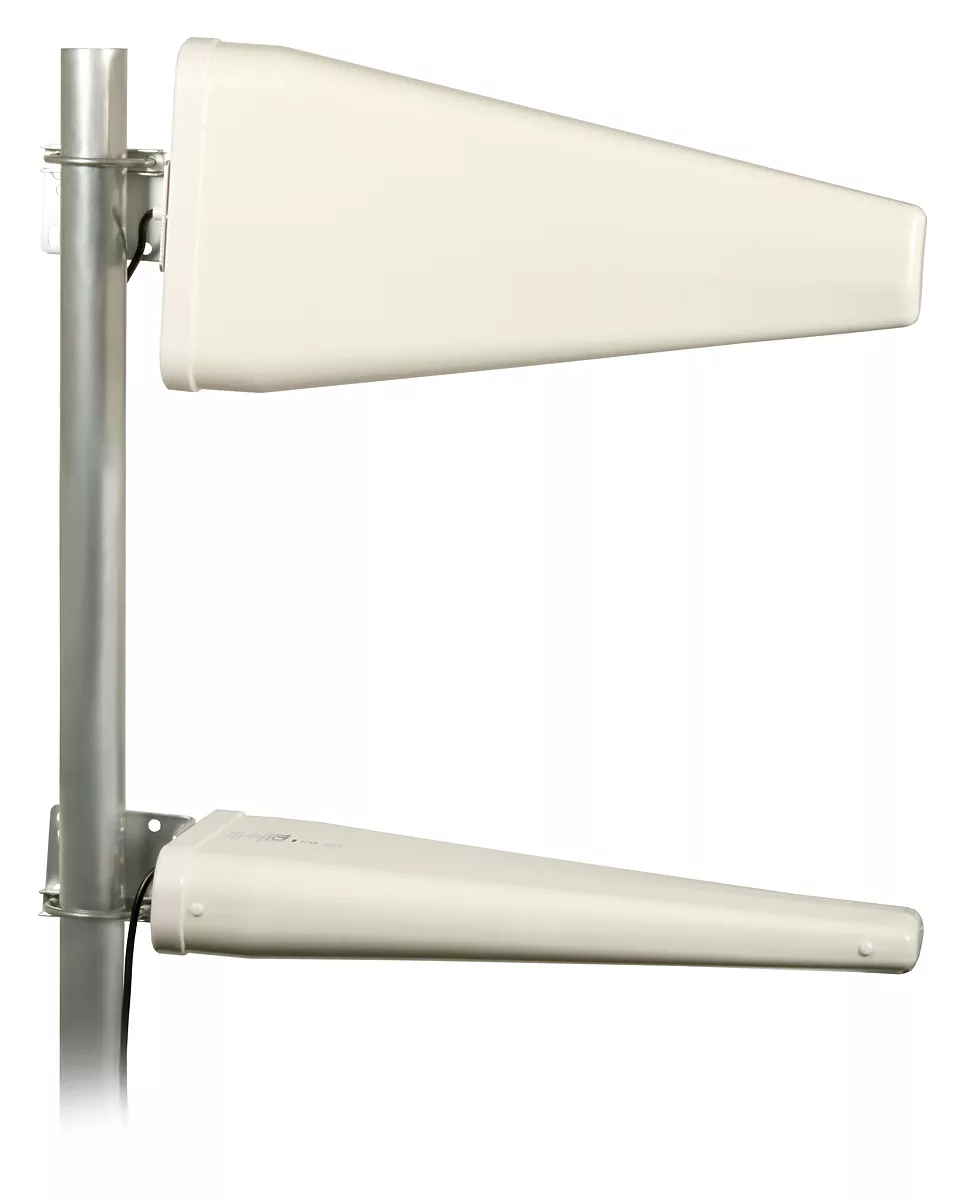

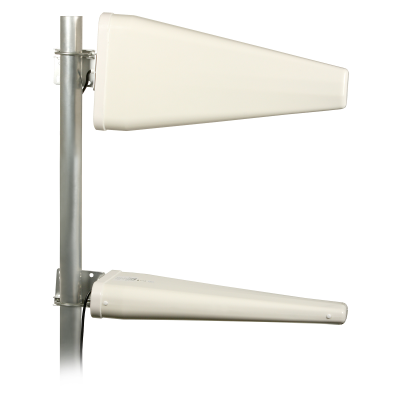

Arrow AR-7040 | Ζεύγος Κατευθυντικών Κεραιών MIMO 2×2
MIMO 2×2 5G / 4G LTE High-Gain 12 dBi Long-range >6 km
Ιδανική για routers με 2 υποδοχές κεραίας (COSMOTE SpeedBooster HA3510, Teltonika RUT series, Huawei 4G κ.ά.).
Επικοινωνήστε μαζί μας για συμβατότητα.
Επικοινωνήστε μαζί μας για συμβατότητα.
Η Arrow AR-7040 είναι ζεύγος εξωτερικών, κατευθυντικών λογαριθμικών κεραιών MIMO 2×2 για 4G/5G routers με δύο υποδοχές. Η MIMO τεχνική αυξάνει το εύρος ζώνης της ασύρματης ζεύξης με δύο ανεξάρτητα σήματα και στις δύο πλευρές (router ↔ δίκτυο), προσφέροντας υψηλότερες ταχύτητες και καλύτερη λήψη.
- Δύο κεραίες → δύο παράλληλες ροές δεδομένων
- Διπλάσια θεωρητική ταχύτητα, σταθερότερο σήμα
Κατευθυντική Λογαριθμική
Εστίαση προς τον πύργο του παρόχου για μέγιστη απολαβή & SNR.
High-Gain 12 dBi
9,5 dBi (806–960 MHz) · 12 dBi (1710–3800 MHz).
Multiband
806–960 & 1710–3800 MHz · GSM/DCS/UMTS/WLAN/LTE/5G/Wi-Fi.
LMR240 10 m (×2)
Καλώδια χαμηλών απωλειών με βύσμα SMA αρσενικό.
Ανθεκτική Κατασκευή
ABS UV-resistant · Στήριξη με U-bolts σε κάθετο ιστό.
Προδιαγραφές Σήματος
VSWR < 1.5 · DC short for protection.
Τύπος: Εξωτερική κατευθυντική λογαριθμική
MIMO: 2×2 (ζεύγος κεραιών)
Ζώνες: 806–960 · 1710–3800 MHz
Κέρδος: 9,5 / 12 dBi
Καλώδια: 2× LMR240 10 m (SMA male)
Στήριξη: Ιστός με U-bolts
Πότε είναι η σωστή επιλογή;
Μεγάλες αποστάσεις
Ιδανική όταν ο πύργος παρόχου είναι > 6 km.
Ιδανική όταν ο πύργος παρόχου είναι > 6 km.

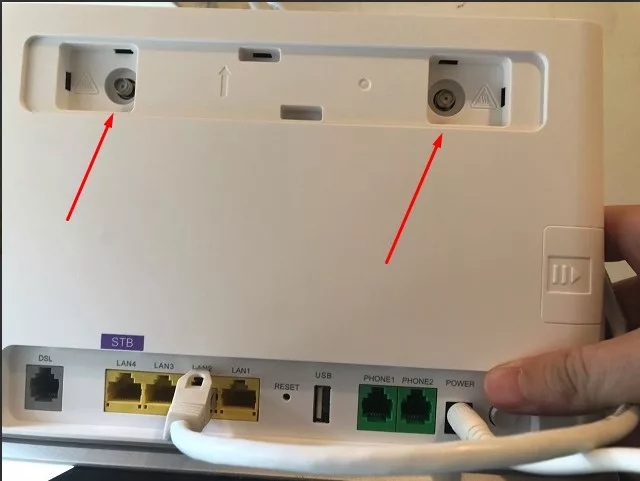

Σύνδεση 2×SMA router
COSMOTE SpeedBooster HA3510, Teltonika RUT, Huawei 4G κ.ά.
COSMOTE SpeedBooster HA3510, Teltonika RUT, Huawei 4G κ.ά.
Απαιτητικές εγκαταστάσεις
Τηλεμετρία, βιομηχανικά δίκτυα, backup internet.
Τηλεμετρία, βιομηχανικά δίκτυα, backup internet.
Τι είναι MIMO 2×2;
Δύο ανεξάρτητες κεραίες λαμβάνουν/εκπέμπουν ταυτόχρονα, αυξάνοντας throughput και αξιοπιστία (diversity). Απαιτείται σύνδεση και των δύο θυρών κεραίας του router.
⚠️
Σημαντική επισήμανση για την τοποθέτηση MIMO

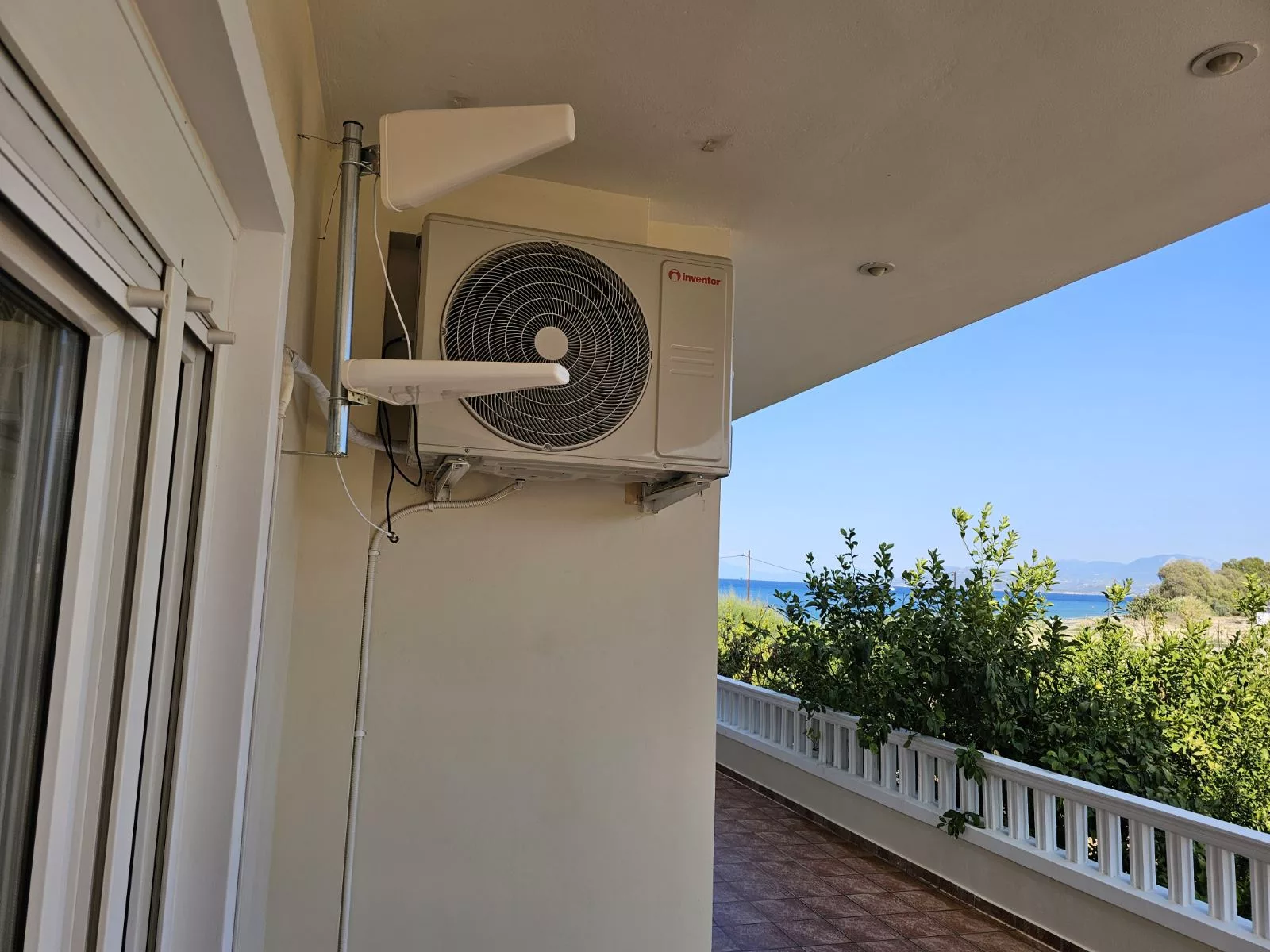

Για τη σωστή λειτουργία MIMO 2×2, οι δύο κεραίες τοποθετούνται με διαφορετική πόλωση: μία κάθετα και μία οριζόντια.
Η παρεχόμενη μεταλλική βάση στήριξης είναι εργοστασιακά διαμορφωμένη για κάθετη τοποθέτηση.
Για την οριζόντια τοποθέτηση της δεύτερης κεραίας απαιτείται προσαρμογή της ίδιας μεταλλικής βάσης και διάνοιξη πρόσθετων οπών στήριξης από τον εγκαταστάτη. Δεν περιλαμβάνεται ξεχωριστή ειδική βάση οριζόντιας τοποθέτησης.
Η παρεχόμενη μεταλλική βάση στήριξης είναι εργοστασιακά διαμορφωμένη για κάθετη τοποθέτηση.
Για την οριζόντια τοποθέτηση της δεύτερης κεραίας απαιτείται προσαρμογή της ίδιας μεταλλικής βάσης και διάνοιξη πρόσθετων οπών στήριξης από τον εγκαταστάτη. Δεν περιλαμβάνεται ξεχωριστή ειδική βάση οριζόντιας τοποθέτησης.
Η προσαρμογή της βάσης αποτελεί μέρος της διαδικασίας εγκατάστασης και συνιστάται να πραγματοποιείται από τεχνικό ή άτομο με κατάλληλη τεχνική εμπειρία.
Σημαντικές Οδηγίες Εγκατάστασης
- Ευθυγράμμιση: Στρέψτε και τις δύο κεραίες προς τον ίδιο πύργο παρόχου.
- Πόλωση & Απόσταση: Το ζεύγος λειτουργεί σε κάθετη & οριζόντια πόλωση· αποστάσεις ≥ 40 cm μεταξύ τους.
- Οπές αποστράγγισης: Να βρίσκονται πάντα στο κάτω μέρος.
- Καλώδια: Χρησιμοποιήστε τα 2× LMR240 10 m (SMA male) του πακέτου ή χαμηλότερων απωλειών αν απαιτείται μεγαλύτερο μήκος.
- Στήριξη: Σε κάθετο ιστό με U-bolts. Σφίξιμο χωρίς υπερβολική ροπή.
Το ζεύγος Arrow AR-7040 είναι η σωστή λύση όταν θέλετε μέγιστη εμβέλεια, σταθερότητα και υψηλές ταχύτητες σε ζεύξεις 4G/5G με MIMO 2×2.
Βελτιώστε την ισχύ του σήματος 5G/LTE
Πότε να βάλω εξωτερική κεραία; Πώς ελέγχω το σήμα στο router;
Διάβασε τον Οδηγό | Product code | AR-7040 | ||
| MIMO | Yes (2x2) | ||
| Segment (channel) | Vertical | Horizontal | |
| Frequency range [MHz] |
698-960 |
698-960 |
|
| Gain |
698-960 MHz | 9.5 dBi | |
| 1710-3800 MHz | 12 dBi | ||
| V beamwidth [°] | 44° | ||
| H beamwidth [°] | 48° | ||
| VSWR | 698-806: <2 806-960 <1.5 1700-2500 <1.5 2500-2700 <2 |
||
| Impedance [Ω] | 50 | ||
| Polarization | Vertical/Horizontal | ||
| Max admission power [W] | 50 | ||
| Connectors | 2 x SMA male | ||
| Cable length [m] | 10m LMR240 | ||
| Mast diameter range [mm] | ф25-ф40 mm | ||
| Dimensions [mm] | each segment: 445x211x65 | ||
| Weight [kg] | 2 | ||
